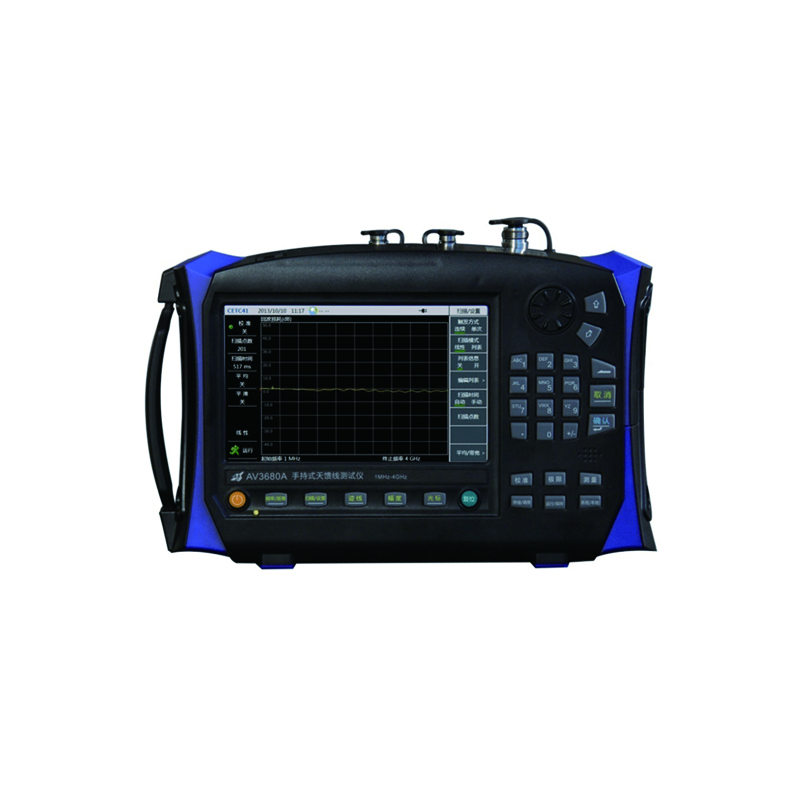

AV3680A/B手持式天饋線測試儀

推薦理由:

全國服務電話:
400-800-1810、189-8062-7015

產品介紹/ Products

演示視頻
主要特點


● 支持多種測量格式

  支持回波損耗、駐波比、電纜損耗、DTF回波損耗、DTF駐波比、Smith圓圖、相位共七種測量格式。可對電纜、天饋線系統進行全方位的測量及故障診斷。

● 支持觸摸屏操作

  配備一款7寸液晶觸摸屏,除了可進行菜單操作外,可觸摸點擊各種顯示信息,進行快捷的參數設置。


  通過手指滑動可在7個測量格式中快速切換,無需進行菜單操作。


● 雙窗口顯示

  每個窗口可顯示不同的測量格式,具有獨立的光標功能。


● 列表掃描

  支持列表掃描功能,同時測量多個頻段,每個掃描段可設置不同的點數、頻率范圍。列表編輯方便快捷,可直接點擊待編輯參數,每個段可通過開關設置打開或關閉。




● 測量向?qū)?/strong>

  通過典型測量的操作步驟說明,指引用戶完成測量過程,幫助用戶快速熟悉儀器操作。


● 數據存儲及調用

  對測量跡線或狀態進行存儲,存儲介質可選擇儀器內部FLASH存儲器、SD卡、USB設

●  嵌入式電子校準

具有嵌入式電子校準件選件,實現“一鍵式”校準操作,無需任何外部連接



● 功率測量

  配置功率測量選件,通過外置功率探頭選件,可實現精確的功率測量。



● 無懼風沙

  適應野外測試需求,抗沙塵、撞擊、振動。

● 多種顯示模式

  多種顯示模式及屏幕亮度調節功能,提供在不同環境下的最佳顯示效果。

● GPS定位

  內置GPS接收機,通過外加GPS天線,用戶可以得到當前位置信息。

● 電池續航能力強

  內置大容量鋰離子充電電池,最長工作時間達8小時。電池更換簡單方便。

● 遠程控制及工具軟件

  通過USB或網絡接口連接PC機與儀器,實現儀器遠程控制,并提供工具軟件進行數據分析、實時數據采集、曲線存儲及調用。



通過跡線拖動及比較,可將不同窗口的跡線拖動至一個窗口,并進行加減乘除運算。

技術參數
型號AV3680AAV3680B
頻率范圍1MHz~4GHz1MHz~8GHz
初始頻率誤差±2×10-6 (23)±2.5×10-6 (23)
頻率溫度穩定性±1×10-6/10(相對于23℃)±1×10-6/10(相對于23℃)
頻率分辨率1kHz1kHz
方向性

≥42dB機械校準

≥35dB嵌入式電子校準

≥42dB(1MHz~6GHz)

≥36dB(6GHz~8GHz)

源匹配≥31dB(機械校準)≥31dB
反射跟蹤±0.08dB(機械校準)±0.08dB
電池供電時間

8h (不具有嵌入式校準選件,70%屏幕亮度)

6h (具有嵌入式校準選件)

5h
整機功耗

≤15W(不對電池充電)

≤54W(對電池充電)

≤18W(不對電池充電)

≤54W(對電池充電)

掃描時間1ms/頻點(10kHz中頻帶寬)
電源適配器

交流電源:

110V(1±10%)或220V(1±10%),50Hz(1±5%)

外形尺寸295mm(寬)×205mm(高)×70mm(深)
重量2.5kg(含電池)
工作溫度-10℃~+50℃
存儲溫度-40℃~+70℃
電磁兼容性符合GJB3947A-2009中 3.9.1的要求
測試端口N型陰頭
10MHz輸入/輸出端口BNC
GPS天線接口BNC



標準配件
